Le choix du type de filtre adapté aux applications RF dépend de plusieurs paramètres clés et des exigences de l'application. Voici une approche structurée pour choisir entre les filtres LTCC, LC, à cavité et à guide d'ondes :

1. Gamme de fréquences

LTCC (céramique cocuite à basse température) :

Idéal pour 500 MHz – 6 GHz (par exemple, WiFi, 5G sous 6 GHz, IoT).

Performances limitées à des fréquences plus élevées en raison d'effets parasites.

LC (éléments localisés) :

Convient pour DC – 3 GHz (fréquences plus basses).

Souffre d'un faible facteur Q à des fréquences plus élevées.

Filtres à cavité :

Idéal pour 1 GHz – 40 GHz (stations de base cellulaires, radar, satellite).

Facteur Q élevé, idéal pour les applications à bande étroite.

Filtres de guide d'ondes :

Idéal pour 10 GHz – 100+ GHz (ondes millimétriques, radar, aérospatiale).

Excellentes performances à des fréquences extrêmement élevées.

2. Perte d'insertion et facteur Q

LTCC : Q modéré (~100300), perte d'insertion ~13 dB.

LC : faible Q (~50200), perte d'insertion plus élevée (~25 dB).

Cavité : Q élevé (~1 000 à 10 000), faible perte d'insertion (~0,11 dB).

Guide d'ondes : Q très élevé (~10 000+), perte ultra-faible (~0,050,5 dB).

3. Taille et intégration

LTCC : Très compact, montable en surface, idéal pour les modules intégrés.

LC : Petit mais souffre d'effets parasites aux hautes fréquences.

Cavité : volumineuse, utilisée dans les stations de base et les systèmes haute puissance.

Guide d'ondes : le plus grand, utilisé dans l'aérospatiale.

4. Gestion de la puissance

LTCC & LC : Puissance faible à moyenne (jusqu'à quelques watts).

Cavité : Haute puissance (10 à 100 watts).

Guide d'ondes : Puissance extrêmement élevée (gamme kW).

5. Coût et fabrication

LTCC : Coût faible à moyen, productible en masse.

LC : Le moins cher mais les performances sont limitées.

Cavité : Coût plus élevé en raison de l'usinage de précision.

Guide d'ondes : le plus cher, utilisé dans les applications haut de gamme.

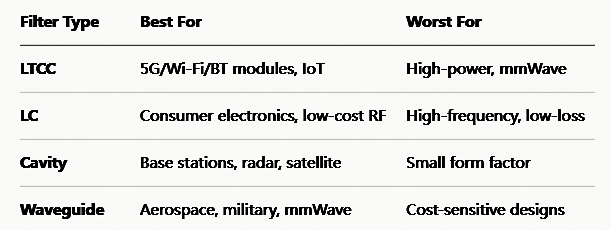

6. Exemples d'application :

Organigramme de décision :

1. Fréquence > 10 GHz ? → Guide d'ondes (si la puissance et le budget le permettent).

2. Besoin d'une perte ultra faible et d'une puissance élevée ? → Cavité.

3. Petite taille et performances modérées ? → LTCC.

4. Faible coût, basse fréquence ? → LC.

Recommandation finale :

5G/WiFi (Sub6 GHz, compact) : LTCC.

Stations de base cellulaires (haute puissance, faible perte) : Cavité.

Ondes millimétriques/Radar (fréquence extrêmement élevée) : Guide d'ondes.

Electronique grand public (faible coût, < 3 GHz) : LC.

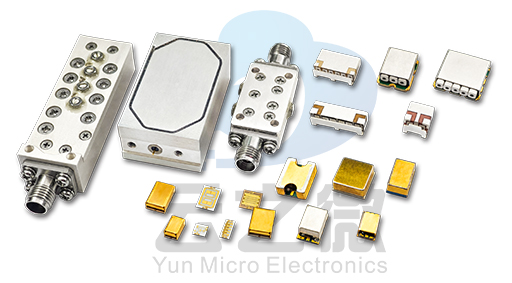

Yun Micro, en tant que fabricant professionnel de composants passifs RF, peut proposer des filtres à cavité jusqu'à 40 GHz, qui comprennent un filtre passe-bande, un filtre passe-bas, un filtre passe-haut et un filtre coupe-bande.

Bienvenue pour nous contacter : liyong@blmicrowave.com
