Le choix entre un filtre passe-bande (BPF) et un filtre passe-bas (LPF) dépend des exigences spécifiques de votre application de traitement du signal. Aucun des deux n'est universellement « meilleur » ; chacun répond à des objectifs différents. Voici une comparaison pour vous aider à faire votre choix :

1. Objectif et réponse en fréquence

Filtre passe-bas (LPF) :

Permet aux fréquences inférieures à une fréquence de coupure (fc) de passer tout en atténuant les fréquences plus élevées.

Utilisé pour supprimer le bruit haute fréquence, lisser les signaux ou empêcher l'aliasing dans les systèmes ADC.

Exemples d'applications : amélioration des basses audio, anticrénelage dans l'acquisition de données, restauration CC.

Filtre passe-bande (BPF) :

Permet à une plage spécifique de fréquences (entre un fc1 inférieur et un fc2 supérieur) de passer tout en bloquant les fréquences en dehors de cette plage.

Utilisé pour isoler un signal d'intérêt dans un environnement bruyant ou extraire une fréquence porteuse modulée.

Exemples d'applications : communication RF (par exemple, réglage radio AM/FM), extraction de signaux EEG/ECG, analyse des vibrations.

2. Quand utiliser Which ?

Utilisez un LPF si :

Vous ne vous souciez que des composants basse fréquence (par exemple, la suppression du bruit haute fréquence).

Votre signal est en bande de base (centré autour de 0 Hz).

Vous avez besoin d’une conception plus simple et d’un coût de calcul inférieur (moins de composants que BPF).

Utilisez un BPF si :

Votre signal se trouve dans une bande de fréquence spécifique (par exemple, un canal radio ou un signal de capteur).

Vous devez rejeter les interférences à basse et haute fréquence (par exemple, le bruit de la ligne électrique 50/60 Hz + le bruit RF).

Vous travaillez avec des signaux modulés (par exemple, filtrage d'une bande AM/FM).

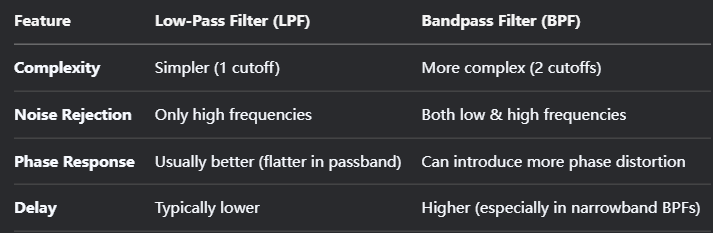

3. Compromis

4. Exemple pratique

LPF : Dans un signal ECG, un LPF (par exemple, coupure à 150 Hz) supprime le bruit musculaire et les interférences RF.

BPF : dans un récepteur sans fil, un BPF (par exemple, 88–108 MHz pour la radio FM) isole la station souhaitée tout en rejetant les autres.

Conclusion

Choisissez LPF pour la suppression du bruit à usage général et l'extraction du signal CC/basse fréquence.

Choisissez BPF lorsque vous devez isoler une bande de fréquence spécifique ou rejeter les interférences hors bande.

Si votre signal a les deux exigences (par exemple, devoir transmettre les basses fréquences mais également bloquer la dérive des très basses fréquences), une combinaison de HPF + LPF (créant un BPF) peut être optimale.
