Les filtres RF (radiofréquence) sont des composants essentiels des systèmes de communication sans fil. Ils permettent de filtrer ou de rejeter sélectivement des plages de fréquences spécifiques. Ils peuvent être classés selon leur réponse en fréquence, leur technologie de mise en œuvre et leur application. Voici les principaux types :

1. Basé sur la réponse en fréquence

Ceux-ci définissent le comportement du filtre en termes de sélection de fréquence :

• Filtre passe-bas (LPF) - Permet aux fréquences inférieures à une fréquence de coupure (f₀) de passer tout en atténuant les fréquences plus élevées.
• Filtre passe-haut (HPF) - Permet aux fréquences supérieures à une fréquence de coupure (f₀) de passer tout en atténuant les fréquences inférieures.
• Filtre passe-bande (BPF) - Laisse passer les fréquences dans une plage spécifique (f₁ à f₂) et atténue les fréquences en dehors de cette bande.
• Filtre coupe-bande (BSF) / Filtre Notch – Bloque une plage de fréquences spécifique (f₁ à f₂) tout en permettant aux autres de passer.
• Filtre passe-tout - Passe toutes les fréquences mais introduit un déphasage sans atténuation.

2. Basé sur la technologie de mise en œuvre

• Différentes technologies sont utilisées pour construire des filtres RF, chacune avec des caractéristiques uniques :
• Filtres LC - Utilisez des inductances (L) et des condensateurs (C) ; simples mais encombrants à basses fréquences.
• Filtres SAW (ondes acoustiques de surface) - Utiliser des matériaux piézoélectriques pour les applications haute fréquence (gamme MHz-GHz).
• Filtres BAW (ondes acoustiques de volume) - Similaire au SAW mais fonctionne à des fréquences plus élevées avec une meilleure gestion de la puissance (utilisé en 5G).
• Filtres en céramique - Utilisez des résonateurs en céramique pour des performances compactes et stables dans les systèmes sans fil.
• Filtres à cavité - Utilisez des cavités de guide d'ondes pour les applications à haute puissance (par exemple, stations de base, radar).
• Filtres MMIC (circuits intégrés micro-ondes monolithiques) - Intégré dans des puces semi-conductrices pour des systèmes RF compacts.
• Filtres à résonateur diélectrique - Utilisez des matériaux à haute permittivité pour des performances à facteur Q élevé.

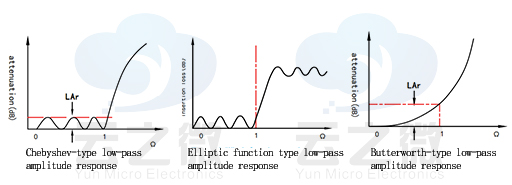

3. Basé sur les caractéristiques de réponse

• Filtre Butterworth - Bande passante extrêmement plate, atténuation modérée.
• Filtre de Tchebychev - Décroissance plus raide mais avec ondulation dans la bande passante/bande d'arrêt.
• Filtre elliptique (Cauer) - Transition la plus nette mais ondulation dans la bande passante et la bande d'arrêt.
• Filtre de Bessel - Préserve la phase mais a une décroissance plus lente.

4. Basé sur le mécanisme de réglage

• Filtres fixes - Conçu pour une gamme de fréquences spécifique (non réglable).
• Filtres accordables - Peut ajuster la fréquence centrale ou la bande passante de manière dynamique (utilisé dans les radios définies par logiciel).

Applications des filtres RF

• Communication sans fil (5G, Wi-Fi, LTE) - Sélection de bande et rejet d'interférence.
• Systèmes radar et satellite - Isolation du signal et réduction du bruit.
• Dispositifs médicaux (IRM, ablation RF) - Contrôle de fréquence pour la sécurité.
• Défense et aérospatiale - Transmission de signal sécurisée et fiable.

Yun Micro, en tant que fabricant professionnel de composants passifs RF, peut proposer des filtres à cavité jusqu'à 40 GHz, qui comprennent un filtre passe-bande, un filtre passe-bas, un filtre passe-haut et un filtre coupe-bande.

Bienvenue pour nous contacter : liyong@blmicrowave.com
