Les filtres LTCC (céramique cocuite à basse température) prennent généralement en charge une large gamme de fréquences, selon leur conception et leur application. Ils couvrent généralement les plages de fréquences suivantes :

1. Bandes HF vers micro-ondes – Filtres LTCC fonctionnent généralement à partir de quelques MHz jusqu'à des dizaines de GHz.

2. Plages communes :

• Sub-6 GHz (100 MHz~6 GHz) – Largement utilisé dans les communications sans fil (par exemple, Wi-Fi, 4G/5G, Bluetooth, GPS).
• Ondes millimétriques (24 GHz~100 GHz+) – Certains filtres LTCC avancés prennent en charge les applications 5G mmWave et radar automobile.

3. Applications spécifiques :

• Bluetooth/Wi-Fi (2,4 GHz, 5 GHz)
• Cellulaire (700 MHz~3,5 GHz pour 4G/5G)
• GPS (1,2 GHz, 1,5 GHz)
• Radar automobile (24 GHz, 77 GHz, 79 GHz)

La technologie LTCC permet de fabriquer des filtres compacts et performants, dotés d'une bonne stabilité thermique, adaptés aux systèmes RF et micro-ondes. La plage de fréquences exacte dépend des propriétés du matériau, de la conception du résonateur et de la précision de fabrication.

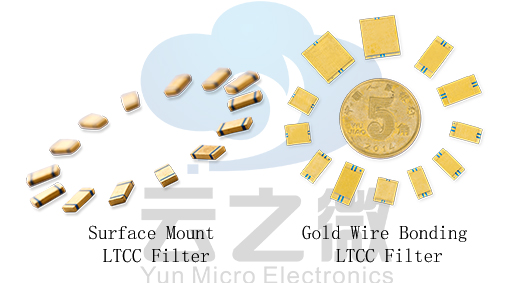

Spécifications des filtres LTCC de Yun Micro :

Filtre LTCC à liaison par fil d'or

Paramètre:

Gamme de fréquences : 1 GHz ~ 20 GHz (BPF)

3 dB BW : 5 % à 50 %

Taille : Longueur 4~10 mm, largeur 4~7 mm, hauteur 2 mm

Bonne consistance du produit

Petit volume, montage en surface ou liaisons par fils ou rubans

Filtre LTCC à montage en surface

Paramètre:

Gamme de fréquences : 80 MHz à 9 GHz (LPF), 140 MHz à 7 GHz (BPF)

3 dB BW : 5 % à 50 %

Taille : Longueur 3,2~9 mm, largeur 1,6~5 mm, hauteur 0,9~2 mm

Bonne consistance du produit

Petit volume, montage en surface ou liaisons par fils ou rubans

Yun Micro, en tant que fabricant professionnel de composants passifs RF, peut proposer des filtres à cavité jusqu'à 40 GHz, qui comprennent un filtre passe-bande, un filtre passe-bas, un filtre passe-haut et un filtre coupe-bande.

Bienvenue pour nous contacter : liyong@blmicrowave.com
