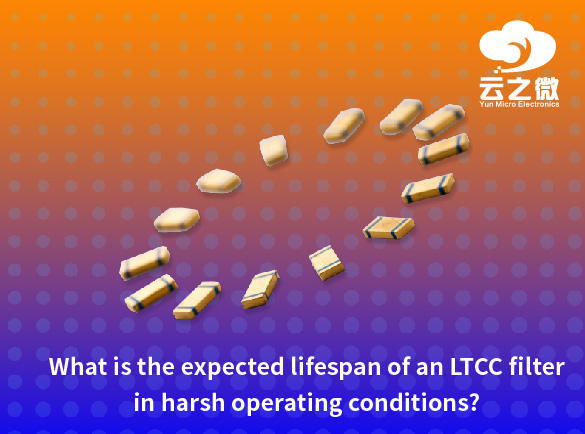

La durée de vie prévue d'un filtre céramique cocuit à basse température (LTCC) dans des conditions d'utilisation difficiles dépend de plusieurs facteurs, notamment les contraintes environnementales, la charge électrique et la robustesse du matériau. Voici une évaluation générale : Facteurs clés affectant Filtre LTCC Durée de vie dans des conditions difficiles : 1. Températures extrêmes Les filtres LTCC fonctionnent généralement dans des plages de 55 °C à +125 °C. Une exposition prolongée à > 150 °C peut dégrader les matériaux, réduisant ainsi leur durée de vie. Les cycles thermiques (chauffage/refroidissement répétés) peuvent provoquer des fissures ou un délaminage. 2. Humidité et corrosion Les matériaux LTCC sont généralement résistants à l'humidité, mais le brouillard salin agressif ou les environnements acides peuvent corroder les électrodes. Le scellement hermétique ou les revêtements conformes peuvent prolonger la durée de vie. 3. Contraintes mécaniques et vibrations Le LTCC est fragile, des chocs/vibrations excessifs peuvent provoquer des microfractures. Un montage et une absorption des chocs appropriés aident à atténuer ce problème. 4. Stress électrique Les signaux RF de haute puissance ou les surtensions peuvent accélérer le vieillissement. Un fonctionnement à une puissance nominale proche de la puissance maximale peut réduire la longévité. 5. Fréquence d'utilisation Un fonctionnement continu à haute fréquence peut entraîner une dégradation progressive des performances. Durée de vie estimée dans des conditions difficiles : Conditions standard : 10 à 20 ans (typique pour les composants LTCC). Conditions difficiles (température élevée, humidité, vibrations) : 5 à 10 ans, selon les stratégies d’atténuation. Conditions extrêmes : 3 à 7 ans, avec possibilité de déclassement ou de redondance. Stratégies d’atténuation pour prolonger la durée de vie : Utilisez un emballage hermétique pour la résistance à l’humidité. Appliquer une gestion thermique (dissipateurs thermiques, flux d'air). Assurer la stabilisation mécanique (amortissement, fixation sécurisée). Fonctionner en dessous des valeurs nominales de puissance/tension maximales. Sélectionnez des formulations LTCC à haute fiabilité (par exemple, DuPont 951, mélanges Heraeus HTCC/LTCC). Yun Micro, en tant que fabricant professionnel de composants passifs RF, peut offrir le filtres à cavité jusqu'à 40 GHz, qui comprend un filtre passe-bande, un filtre passe-bas, un filtre passe-haut et un filtre coupe-bande. Bienvenue pour nous contacter : liyong@blmicrowave.com

Conception Filtres passe-bas LC Les applications ultra-basses fréquences (ULF) (généralement inférieures à 1 Hz) présentent plusieurs défis spécifiques en raison de l'impossibilité d'utiliser des composants passifs à ces fréquences. Voici les principaux défis : 1. Valeurs d'inductance (L) et de condensateur (C) trop grandes pour être pratiques La fréquence de coupure (\(f_c\)) d'un filtre passe-bas LC est donnée par : Pour les fréquences ultra-basses (par exemple, 0,1 Hz), L et C doivent être extrêmement grands (par exemple, Henries et Farads), ce qui rend les composants passifs encombrants, coûteux et avec pertes. 2. Composantes non-idéales Problèmes d'inducteur : Les grands inducteurs souffrent d'une résistance CC élevée (DCR), ce qui entraîne des pertes I²R importantes. La saturation du noyau et la non-linéarité dans les grands inducteurs déforment le comportement du signal. La capacité parasite devient problématique, affectant le rejet des hautes fréquences. Problèmes de condensateur : Les condensateurs électrolytiques (nécessaires pour une grande capacité) ont une ESR (résistance série équivalente) élevée, ce qui réduit l'efficacité du filtre. Le courant de fuite et l’absorption diélectrique introduisent des erreurs dans l’intégrité du signal. 3. Sensibilité aux tolérances des composants De petites variations de L ou C (dues aux tolérances de fabrication, à la dérive de température ou au vieillissement) entraînent des décalages importants dans la fréquence de coupure. Obtenir une tolérance stricte dans des composants ultra-grands est difficile et coûteux. 4. Mauvaise réponse transitoire et constantes de temps élevées La constante de temps du filtre (τ = L/R ou RC) devient extrêmement grande, ce qui conduit à : Temps de stabilisation lents (indésirables pour les réponses par étapes). Retards de phase excessifs, rendant le filtre inadapté aux systèmes de contrôle en temps réel. 5. Sensibilité au bruit et aux interférences Aux fréquences ultra-basses, le bruit 1/f (bruit de scintillement) domine, dégradant la qualité du signal. Les grands inducteurs et condensateurs agissent comme des antennes, captant les interférences électromagnétiques (EMI). 6. Des solutions alternatives souvent nécessaires En raison de composants passifs peu pratiques, les concepteurs ont souvent recours à : Filtres actifs (utilisant des amplificateurs opérationnels, des OTA ou des gyrateurs pour simuler de grandes valeurs L/C). Filtres à capacités commutées (pour fréquences de coupure programmables). Filtrage numérique (approches basées sur DSP pour un contrôle précis). Conclusion: Alors que filtres LC Bien que simples et efficaces pour les fréquences élevées, leur utilisation dans les applications ultra-basses fréquences est limitée par la taille des composants, les pertes, les tolérances et le bruit. Les techniques de filtrage actif ou le traitement numérique du signal constituent souvent de meilleures alternatives dans ces cas. Yun Micro, en tant que fabricant professi...

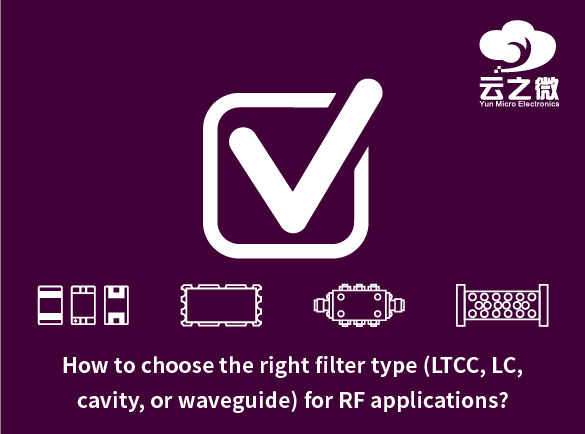

Le choix du type de filtre adapté aux applications RF dépend de plusieurs paramètres clés et des exigences de l'application. Voici une approche structurée pour choisir entre les filtres LTCC, LC, à cavité et à guide d'ondes : 1. Gamme de fréquences LTCC (céramique cocuite à basse température) : Idéal pour 500 MHz – 6 GHz (par exemple, WiFi, 5G sous 6 GHz, IoT). Performances limitées à des fréquences plus élevées en raison d'effets parasites. LC (éléments localisés) : Convient pour DC – 3 GHz (fréquences plus basses). Souffre d'un faible facteur Q à des fréquences plus élevées. Filtres à cavité : Idéal pour 1 GHz – 40 GHz (stations de base cellulaires, radar, satellite). Facteur Q élevé, idéal pour les applications à bande étroite. Filtres de guide d'ondes : Idéal pour 10 GHz – 100+ GHz (ondes millimétriques, radar, aérospatiale). Excellentes performances à des fréquences extrêmement élevées. 2. Perte d'insertion et facteur Q LTCC : Q modéré (~100300), perte d'insertion ~13 dB. LC : faible Q (~50200), perte d'insertion plus élevée (~25 dB). Cavité : Q élevé (~1 000 à 10 000), faible perte d'insertion (~0,11 dB). Guide d'ondes : Q très élevé (~10 000+), perte ultra-faible (~0,050,5 dB). 3. Taille et intégration LTCC : Très compact, montable en surface, idéal pour les modules intégrés. LC : Petit mais souffre d'effets parasites aux hautes fréquences. Cavité : volumineuse, utilisée dans les stations de base et les systèmes haute puissance. Guide d'ondes : le plus grand, utilisé dans l'aérospatiale. 4. Gestion de la puissance LTCC & LC : Puissance faible à moyenne (jusqu'à quelques watts). Cavité : Haute puissance (10 à 100 watts). Guide d'ondes : Puissance extrêmement élevée (gamme kW). 5. Coût et fabrication LTCC : Coût faible à moyen, productible en masse. LC : Le moins cher mais les performances sont limitées. Cavité : Coût plus élevé en raison de l'usinage de précision. Guide d'ondes : le plus cher, utilisé dans les applications haut de gamme. 6. Exemples d'application : Organigramme de décision : 1. Fréquence > 10 GHz ? → Guide d'ondes (si la puissance et le budget le permettent). 2. Besoin d'une perte ultra faible et d'une puissance élevée ? → Cavité. 3. Petite taille et performances modérées ? → LTCC. 4. Faible coût, basse fréquence ? → LC. Recommandation finale : 5G/WiFi (Sub6 GHz, compact) : LTCC. Stations de base cellulaires (haute puissance, faible perte) : Cavité. Ondes millimétriques/Radar (fréquence extrêmement élevée) : Guide d'ondes. Electronique grand public (faible coût, < 3 GHz) : LC. Yun Micro, en tant que fabricant professionnel de composants passifs RF, peut proposer des filtres à cavité jusqu'à 40 GHz, qui comprennent un filtre passe-bande, un filtre passe-bas, un filtre passe-haut et un filtre coupe-bande. Bienvenue pour nous contacter : liyong@blmicrowave.com

Lors de projets de traitement du signal électronique, de systèmes de communication ou d'équipement audio, le choix entre filtres standards et filtres personnalisés dépend des exigences techniques, des contraintes budgétaires et des besoins de performance. Voici une analyse comparative des deux options : 1. Filtres standard (filtres prêts à l'emploi) Idéal pour : Besoins généraux de traitement du signal, tels que le filtrage de routine, la réduction du bruit ou la sélection de bande de fréquence. ✔ Avantages : Rentable – Produit en série, ce qui le rend plus abordable. Prêt à l’emploi – Aucun délai de conception, ce qui accélère les délais du projet. Performances stables – Testé pour des applications courantes avec des résultats fiables. Bonne compatibilité – Adhère généralement aux interfaces standard de l'industrie (par exemple, SMA, BNC). ✖ Inconvénients : Flexibilité limitée – Les paramètres fixes tels que la réponse en fréquence et l’atténuation de la bande d’arrêt ne peuvent pas être ajustés. Contraintes de performances – Peut ne pas répondre aux exigences d’applications de haute précision ou spécialisées. Applications typiques : Traitement du signal audio (filtrage passe-bas, passe-haut, passe-bande) Communications radio (filtres de présélection, filtres anti-aliasing) Équipement de test de laboratoire (filtrage de bande de fréquence standard) 2. Filtres personnalisés Idéal pour : Exigences de réponse en fréquence spécialisées, environnements difficiles ou systèmes hautes performances. ✔ Avantages : Paramètres personnalisables – Conception précise de la fréquence de coupure, de la pente de décroissance, du délai de groupe, etc. Performances optimisées – Adaptées aux interférences ou aux caractéristiques spécifiques du signal (par exemple, bandes de transition ultra-étroites et raides). S'adapte aux besoins uniques – Prend en charge les conceptions à haute température, résistantes aux radiations ou miniaturisées. Solutions intégrées – Peuvent être intégrées dans les circuits imprimés du système ou combinées avec d’autres modules fonctionnels. ✖ Inconvénients : Coût plus élevé – Nécessite une conception, une simulation et un débogage dédiés, ce qui augmente considérablement les dépenses de développement. Délai d’exécution plus long – La conception jusqu’à la livraison peut prendre des semaines, voire des mois. Dépendance du fournisseur – Les modifications ou la maintenance futures peuvent nécessiter l’assistance du fabricant. Applications typiques : Radar militaire/guerre électronique (anti-brouillage, filtrage ultra-large bande) Communications par satellite (filtrage haute fréquence à faible perte) Équipement médical (par exemple, traitement du signal IRM) Instruments de haute précision (informatique quantique, observation astronomique) Recommandations de sélection ： Choisissez des filtres standard si votre projet a des exigences communes (par exemple, réduction du bruit audio, filtrage RF standard) et que les produits disponibles dans le co...

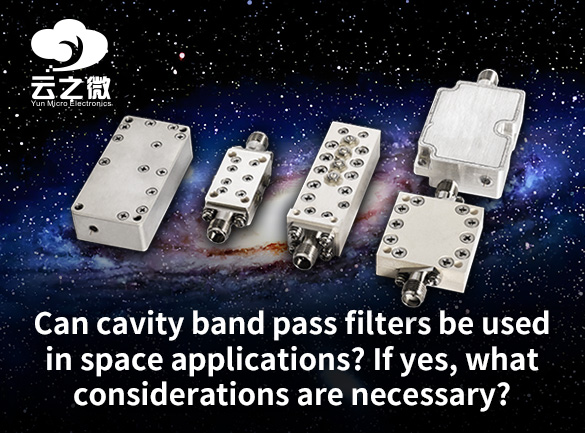

Les filtres passe-bande à cavité peuvent être utilisés dans les applications spatiales, mais ils nécessitent des précautions particulières en raison des conditions difficiles de l'environnement spatial. Voici les principaux facteurs à prendre en compte : 1. Sélection des matériaux et stabilité thermique Matériaux à faible dégazage : des matériaux de qualité spatiale (par exemple, Invar, titane ou aluminium spécialement revêtu) doivent être utilisés pour minimiser le dégazage dans le vide, ce qui pourrait contaminer les optiques ou l'électronique sensibles. Contrôle de la dilatation thermique : Le filtre doit maintenir ses performances malgré des variations de température extrêmes (par exemple, de 150 °C à +150 °C). Il est recommandé de choisir des matériaux présentant des coefficients de dilatation thermique (CTE) adaptés pour éviter toute déformation mécanique. 2. Vibration et robustesse mécanique Doit survivre à des vibrations de lancement élevées (généralement 10–2 000 Hz, 10–20 G RMS). Des structures renforcées ou des mécanismes d'amortissement peuvent être nécessaires pour éviter les effets microphoniques ou le désaccord. 3. Dureté aux radiations Certains matériaux diélectriques ou ferromagnétiques peuvent se dégrader sous l’effet des rayonnements ionisants. Des revêtements ou matériaux résistants aux radiations (par exemple, l’alumine, le saphir) doivent être envisagés. 4. Compatibilité sous vide Pas d’adhésifs organiques susceptibles de dégager des gaz ; utilisez plutôt du brasage ou du soudage. Évitez les volumes piégés qui pourraient entraîner des problèmes de différentiel de pression. 5. Stabilité et réglage de fréquence Les décalages thermiques peuvent désaccorder le filtre ; une compensation de température (par exemple, en utilisant des tiges diélectriques avec un CTE opposé) peut être nécessaire. Certaines missions peuvent nécessiter des filtres réglables (par exemple, des actionneurs piézoélectriques) pour plus d'adaptabilité. 6. Perte d'insertion et gestion de la puissance Minimiser les pertes (essentiel pour les signaux faibles dans les communications spatiales lointaines). Les applications à haute puissance (par exemple, les émetteurs satellites) peuvent nécessiter une dissipation thermique améliorée. 7. Tests et qualification Cyclage thermique : vérifiez les performances sur toutes les plages de température de mission. Tests de vibrations : simulez les conditions de lancement selon des normes telles que NASA-STD-7003 ou ECSS-E-10-03. Tests de dégazage : Conformes à la norme NASA ASTM E595 ou ESA ECSS-Q-ST-70-02. Exemples d'applications spatiales Communication par satellite (par exemple, filtres en bande X/Ku/Ka). Sondes spatiales lointaines (filtres à bande étroite pour communications à haute sélectivité). Observation de la Terre (filtrage spectral dans les imageurs hyperspectraux). Conclusion Filtres passe-bande à cavité sont viables dans l'espace, mais nécessitent une conception, une sélection des matériaux et des tests rigour...

L'expansion rapide de l'IoT (Internet des objets) et des réseaux 5G a accru la demande de filtres RF (radiofréquence) hautes performances. Les filtres standard du commerce ne répondent souvent pas aux exigences spécifiques des systèmes sans fil modernes, rendant ainsi les filtres RF personnalisés indispensables pour des performances optimales. Voici pourquoi ils sont essentiels : 1. Efficacité du spectre et atténuation des interférences La 5G et l’IoT fonctionnent dans des bandes de fréquences encombrées (Sub6 GHz, mmWave et spectres sous licence/sans licence). Les filtres personnalisés ciblent précisément les fréquences souhaitées tout en rejetant les interférences des bandes adjacentes, améliorant ainsi la clarté du signal. Exemple : dans les déploiements IoT massifs, les filtres empêchent la diaphonie entre des milliers d’appareils connectés. 2. Intégrité du signal améliorée et faible latence La 5G nécessite une latence ultra-faible (< 1 ms pour les applications critiques comme les véhicules autonomes et l'IoT industriel). Les filtres personnalisés minimisent la distorsion du signal et la perte d'insertion, garantissant un débit de données élevé. Exemple : les appareils informatiques de pointe s’appuient sur des signaux propres pour le traitement en temps réel. 3. Miniaturisation et efficacité énergétique Les appareils IoT nécessitent des composants compacts et à faible consommation d’énergie. Les filtres SAW (Surface Acoustic Wave) et BAW (Bulk Acoustic Wave) personnalisés permettent des facteurs de forme réduits avec une sélectivité élevée. Exemple : les moniteurs de santé portables utilisent des filtres minuscules et efficaces pour prolonger la durée de vie de la batterie. 4. Conformité aux normes en évolution Les exigences réglementaires (FCC, 3GPP, etc.) varient selon la région et l’application. Les filtres personnalisés garantissent la conformité avec les masques spectraux, les limites d’émission et les protocoles de sécurité. Exemple : les capteurs des villes intelligentes doivent éviter d’interférer avec les bandes de sécurité publique. 5. Systèmes sans fil à l'épreuve du temps À mesure que la 5G Advanced (5,5G) et la 6G émergent, les filtres doivent s'adapter à des fréquences plus élevées (gamme THz) et au partage dynamique du spectre. Les conceptions personnalisées permettent des mises à niveau sans révisions matérielles. Conclusion Filtres RF personnalisés Les réseaux sans fil sont indispensables à l'optimisation de l'évolutivité de l'IoT, de la fiabilité de la 5G et de l'innovation sans fil de nouvelle génération. En permettant une communication sans interférence, un fonctionnement à faible consommation et la conformité réglementaire, ils constituent l'épine dorsale de la connectivité moderne. Yun Micro, en tant que fabricant professionnel de composants passifs RF, peut proposer des filtres à cavité jusqu'à 40 GHz, qui comprennent un filtre passe-bande, un filtre passe-bas, un filtre passe-haut et un filtre coupe-bande. Bienvenue p...

Le filtre coupe-bande (BRF) est un type de filtre qui laisse passer la plupart des signaux de fréquence tout en atténuant fortement une plage de fréquences spécifique (bande d'arrêt). Son fonctionnement est inverse à celui d'un filtre passe-bande et permet de supprimer les interférences ou les composantes de fréquence indésirables. Applications clés 1. Rejet des interférences : dans les systèmes de communication, il élimine le bruit ou les interférences dans des bandes spécifiques (par exemple, le bourdonnement des lignes électriques, les interférences harmoniques). 2. Conditionnement du signal : dans les systèmes audio ou RF, il supprime les signaux parasites pour améliorer le rapport signal/bruit. 3. Protection de l'équipement : empêche les signaux parasites puissants d'endommager les appareils électroniques sensibles (par exemple, les radars, les appareils médicaux). 4. Gestion du spectre : dans les communications sans fil, elle évite la diaphonie entre les différentes bandes de fréquences. Quand l'utiliser ? Un filtre coupe-bande est idéal lorsqu'un système subit des interférences à fréquence fixe et doit préserver les signaux dans d'autres bandes. Il peut s'agir, par exemple, de supprimer le bruit des lignes électriques à 50 Hz ou de supprimer les interférences dans une bande de fréquences radio spécifique. Yun Micro, en tant que fabricant professionnel de composants passifs RF, peut proposer des filtres à cavité jusqu'à 40 GHz, qui comprennent un filtre passe-bande, un filtre passe-bas, un filtre passe-haut et un filtre coupe-bande. Bienvenue pour nous contacter : liyong@blmicrowave.com

Tester et valider les performances des filtres passe-bande à cavité en laboratoire implique plusieurs mesures clés pour garantir leur conformité aux spécifications telles que la perte d'insertion, la perte de retour, la bande passante, la fréquence centrale, la réjection et la tenue en puissance. Voici un guide étape par étape : 1. Équipement requis Analyseur de réseau vectoriel (VNA) – Pour les mesures de paramètres (S11, S21). Générateur de signaux et analyseur de spectre – Alternative si le VNA n’est pas disponible. Wattmètre – Pour la vérification de la perte d’insertion. Amplificateur de puissance et charge fictive – Pour les tests de haute puissance (le cas échéant). Kits d'étalonnage (SOLT/TRL) – Pour l'étalonnage VNA. Câbles et adaptateurs – Câbles RF de haute qualité, à phases stables. Chambre de température (si nécessaire) – Pour les tests de stabilité thermique. 2. Préparation Calibrez le VNA jusqu'à la plage de fréquences souhaitée (par exemple, 1 à 10 GHz) à l'aide de l'étalonnage SOLT (ShortOpenLoadThru). Connectez correctement le filtre (assurez-vous d'un accouplement correct avec un mouvement minimal du câble). Laissez le temps de préchauffage du filtre (en particulier pour les cavités à Q élevé, car la température affecte les performances). 3. Mesures clés un) Réponse en fréquence (S21 – Perte d'insertion et bande passante) Mesure S21 (transmission) sur toute la gamme de fréquences. Identifier: Fréquence centrale (f₀) – Où la perte d’insertion est la plus faible. Bande passante de 3 dB – Plage de fréquences où la perte est ≤ 3 dB par rapport au pic. Perte d'insertion (IL) – Perte minimale à f₀ (doit être aussi faible que possible, par exemple, < 0,5 dB). Facteur de forme – Rapport de 60 dB BW à 3 dB BW (indique la raideur des jupes). b) Perte de retour / ROS (S11 – Correspondance d'entrée) Mesurez S11 (réflexion) pour vérifier l'adaptation d'impédance. La perte de retour doit être > 15 dB (VSWR < 1,5) dans la bande passante. Une faible perte de retour indique des inadéquations (par exemple, un couplage incorrect). c) Rejet hors bande Mesurer l'atténuation de la bande d'arrêt à des fréquences spécifiées. Vérifiez les réponses parasites (bandes passantes inattendues). Vérifiez que le rejet est conforme aux spécifications (par exemple, > 60 dB à ± 500 MHz à partir de f₀). d) Retard de groupe (linéarité de phase) Utilisez la mesure du retard de groupe du VNA (dérivée de phase). Doit être plat dans la bande passante pour une distorsion minimale du signal. e) Gestion de la puissance (le cas échéant) Appliquer un signal de haute puissance (CW ou pulsé) proche de f₀. Surveiller S21 avant/après pour la dégradation (indiquant un arc électrique ou un échauffement). Mesurer l'élévation de température (pour les filtres haute puissance). f) Stabilité thermique (pour les applications critiques) Placer le filtre dans une chambre de température. Mesurer la dérive de fréquence et la variation de l'IL en fonction de la température (par exemple, de ...
